道岔缺口监测的全面解决方案

产品介绍

ZQJ-05道岔缺口监测系统,符合中国铁路总公司《道岔缺口监测系统技术规范》(运电信号函[2015]315号)要求,率先通过“国家铁路产品质量监督检验中心”的检测。

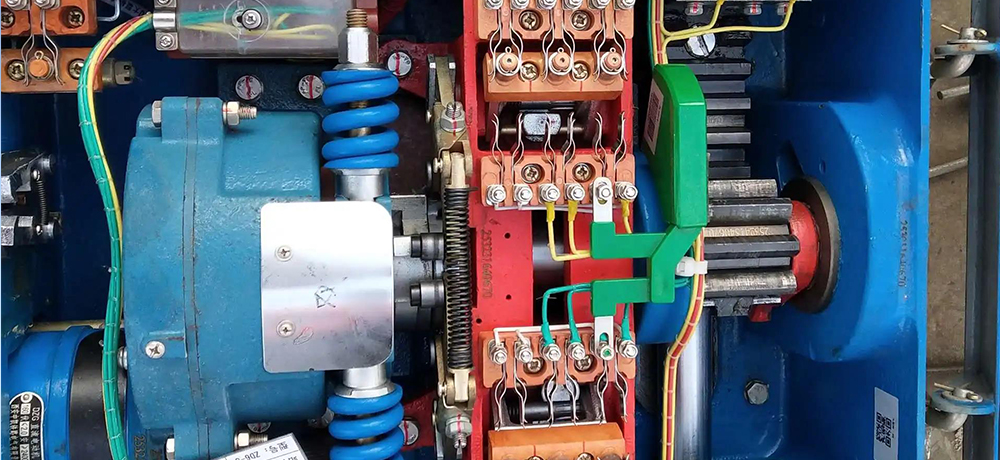

系统通过直拍缺口,实现了对S700K、ZD6、ZY(J)系列、ZDJ9转辙机缺口的实时视频监测,功能全面、安装方便。同时,具有现场显示监测数值、组网灵活等特点,电务维护管理人员在室内能够直观地看到各转辙机的缺口图片、扳动视频、过车视频等实时工作状态,为维护管理提供了科学依据,是电务部门实施道岔设备状态修的重要监测手段。

1. 实时拍摄

实时拍摄缺口间隙或缺口标记,供系统判断、记录、显示

2. 数据采集

可采集转辙机三方向振动加速度(测量范围24g)、左右腔油压、油缸内油位,以及转辙机内温度、湿度等数据

3. 视频采集

可采集记录转辙机扳动过程视频、列车通过时视频,以及人工指令播放时视频

4. 视频分析

可对采集的视频进行缺口计算,为设备维护管理提供重要依据

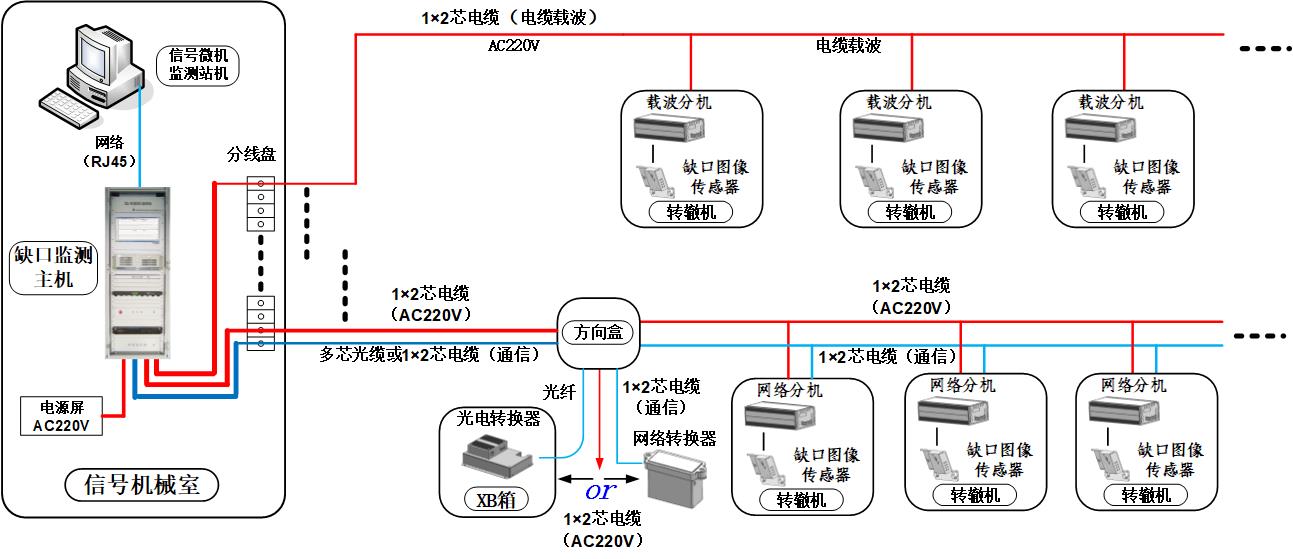

架构图

产品优势

直拍缺口

摄像头直接拍摄转辙机缺口位置,缺口图像清晰、视图大,便于观察和分析

视频直观

转辙机扳动视频、过车视频及视频直播,可直观地观测到缺口的动态变化

现场显示

系统能够在现场分机上显示所有监测数据,如缺口数值、温湿度、油位油压

扩展灵活

系统所带分机、分支数量,可根据车站信号设备情况,灵活扩展,满足所有站场情况

安装方便

设备安装时不对转辙机进行任何改造,不与转辙机信号电路联系

适应性强

既适应现场4芯电缆条件,也适应只有2芯电缆的情况,支持光纤通信、混合组网

功能全面

系统功能全面满足《道岔缺口监测系统技术规范》要求,包含扩展项目要求

防护等级高

机IP54,网络转换器IP67

应用场景

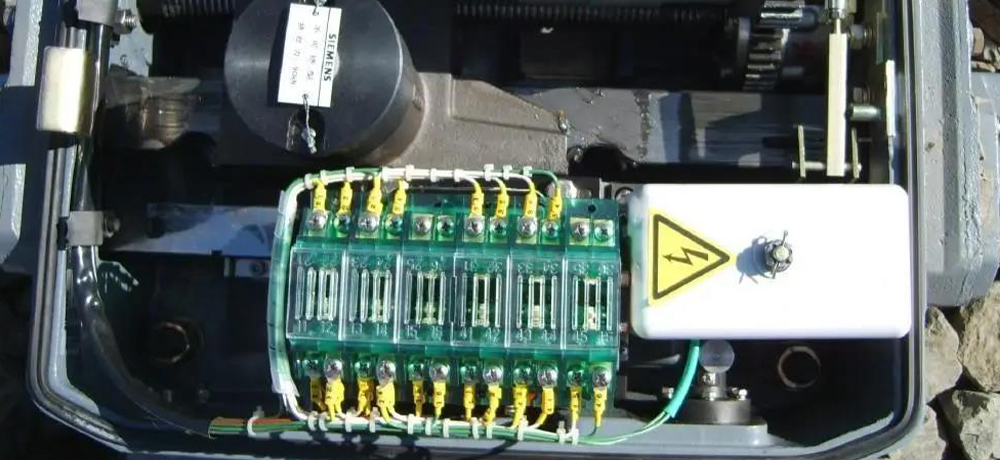

S700K

Z6D

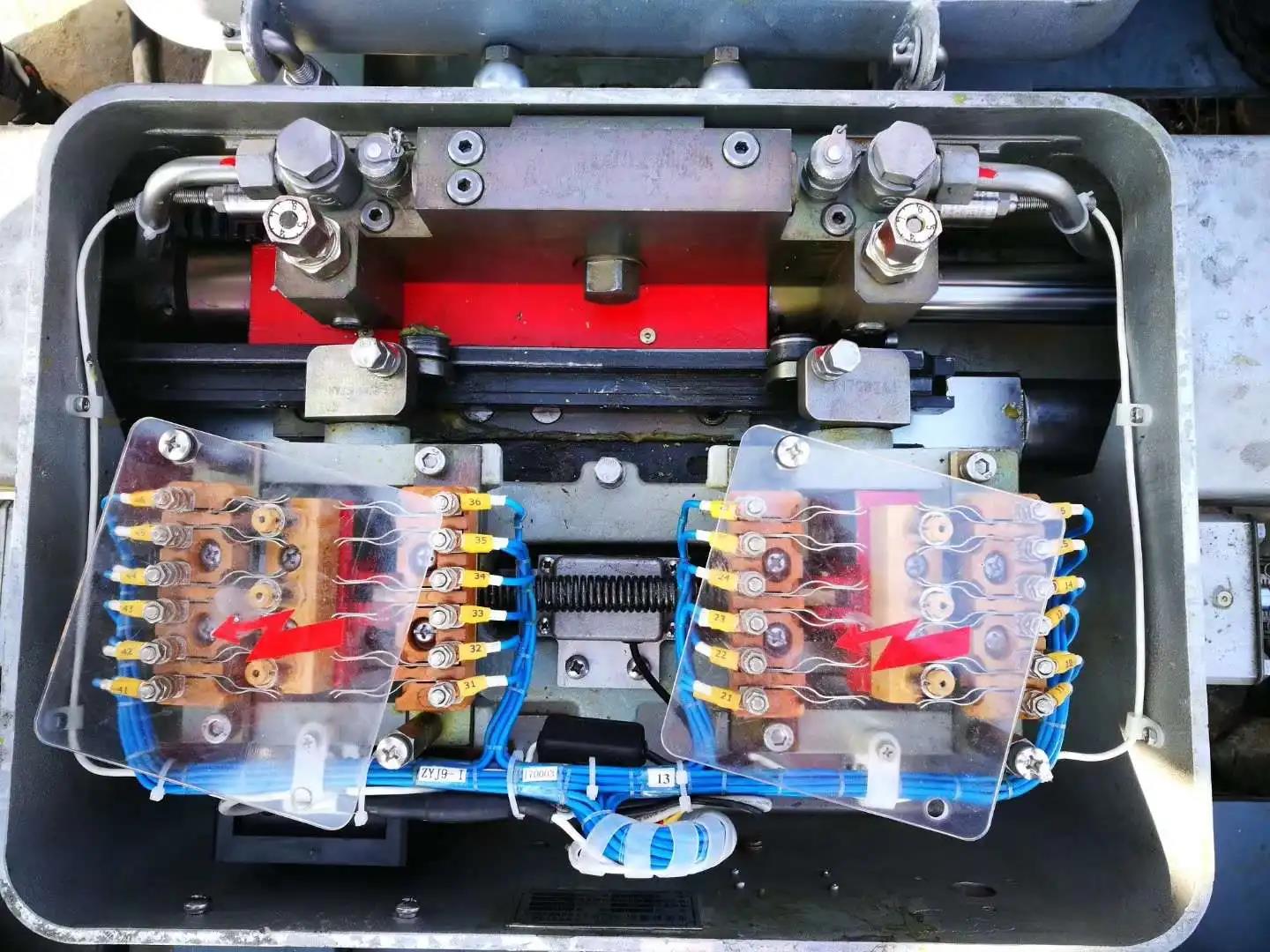

ZY(J)

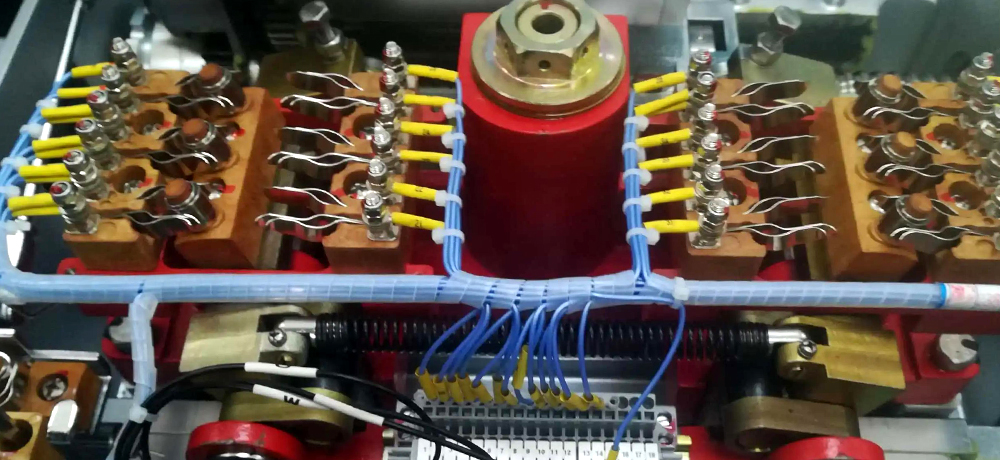

ZDJ9
